SKU：ITCRC-
對比度分辨率圖對于在從亮到暗的斑塊內可見的對比度分離的可視化和測量非常有用。這有助于了解可觀察物體在不同的環境中是如何受到耀斑光和非線性信號處理的影響的。
該恰圖對于汽車和安防行業的寬動態范圍測試應用很有幫助。Imatest軟件 5.0的新功能中，其中有一項是支持一款新的HDR測試卡，叫做Contrast Resolution Chart. 它是為對比度的可視化和測試而設計的。

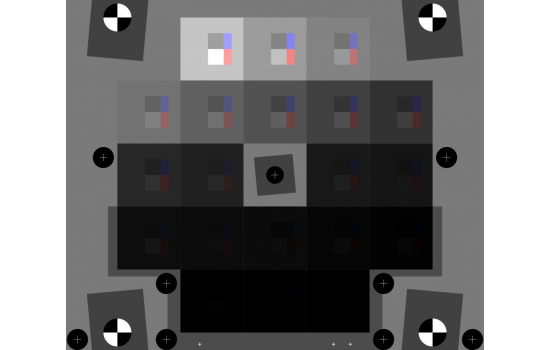

該恰圖包含20個灰階，密度從OD=基材密度+0.15，至基材密度+4.90，每一級相當于OD=0.25，如果計算從最亮到最暗的色塊，總密度范圍是5.05 OD = 101dB）。大的灰階塊被用于噪點測試，因?yàn)樾〉纳珘K，對于噪點分析來說太小了。

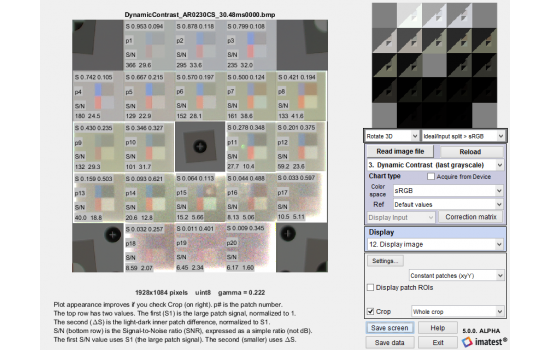

每個大正方形里面（見上圖）有四個小塊：淺灰色和深灰色，紅色和藍色。兩個灰色塊的密度分別比背景低于和高于0.15。差值為0.30 OD（6dB），相當于2:1的對比度。淺灰和深灰色塊的平均密度與周?chē)尘暗拿芏认嗤?，以盡量減少對色調映射的影響（同樣適用于藍色/紅色色塊）。淺灰和深灰的淺色塊用于詳細的定量分析，藍色/紅色的色塊僅用于視覺評估）。
